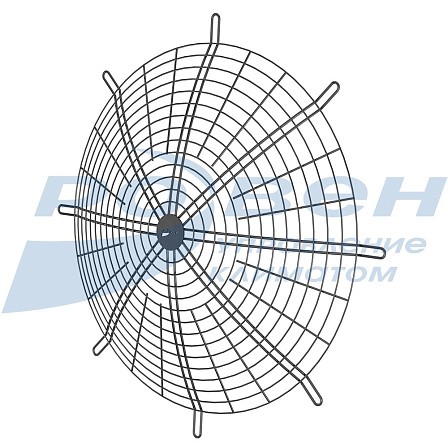

Решётка защитная БАСКЕТ
Решетка защитная выпускается двух типов:
- БАСКЕТ-А - плоская защитная решетка;
- БАСКЕТ-B - купольная защитная решетка с повышенной жесткостью.
Решетки БАСКЕТ обладают минимальным аэродинамическим сопротивлением.
Решетка изготавливается из стальной проволоки.
|
Виды покрытия |
Условное обозначение |
Примеры областей применения |
|
|
На открытом воздухе |
В помещении |
||
|
Без покрытия |
ЧМ |
Антикоррозионная защита отсутствует, наносится заказчиком |
|
|
Полимерная окраска |
RAL9005 |
Не применима |
Отапливаемые помещения с чистой атмосферой (офисы, магазины, школы, гостиницы и т.д.) |
|
Горячее цинкование |
Zn |
Атмосфера с низким уровнем загрязнения (в основном сельские районы) |
Неотапливаемые помещения, где может быть конденсация (депо, спортивные залы и т.д.) |
|
Горячее цинкование с последующей полимерной окраской |
Zn/RAL9005 |
Городские или промышленные атмосферы, умеренное загрязнение сернистым ангидридом; Прибрежные территории с низким уровнем солености |
Производственные помещения с высокой влажностью и невысоким загрязнением воздуха |
Габаритные и присоединительные размеры
|
Модель |
Типоразмер |
D |
D1 |
b |
Рисунок |
Масса, кг |
|
БАСКЕТ-РОСА-A-4,0 |
4,0 |
436 |
456 |
8 |
1 |
0,55 |
|
БАСКЕТ-РОСА-A-4,5 |
4,5 |
486 |
506 |
8 |
1 |
0,64 |
|
БАСКЕТ-РОСА-A-5,0 |
5,0 |
536 |
556 |
8 |
2 |
0,89 |
|
БАСКЕТ-РОСА-A-5,6 |
5,6 |
620 |
640 |
8 |
2 |
1,04 |
|
БАСКЕТ-РОСА-A-6,3 |
6,3 |
690 |
710 |
8 |
2 |
1,26 |
|
БАСКЕТ-РОСА-A-7,1 |
7,1 |
770 |
792 |
9 |
3 |
2,05 |
|
БАСКЕТ-РОСА-A-8,0 |
8,0 |
860 |
882 |
9 |
3 |
2,39 |
|
БАСКЕТ-РОСА-A-9,0 |
9,0 |
960 |
982 |
9 |
3 |
2,75 |
|
БАСКЕТ-РОСА-A-10,0 |
10,0 |
1070 |
1092 |
9 |
3 |
3,15 |
|
БАСКЕТ-РОСА-A-11,2 |
11,2 |
1195 |
1217 |
9 |
3 |
3,58 |
|
БАСКЕТ-РОСА-A-12,5 |
12,5 |
1320 |
1342 |
9 |
3 |
4,32 |
|
БАСКЕТ-РОСА-A-14,0 |
14,0 |
1470 |
1492 |
9 |
3 |
5,28 |
|
БАСКЕТ-РОСА-A-16,0 |
16,0 |
1680 |
1702 |
9 |
3 |
6,69 |
Подбор решетки БАСКЕТ, в зависимости от типа корпуса осевого вентилятора РОСА-300
|
Модель решетки |
Типоразмер осевого вентилятора |
|||
|
Корпус 10 |
Корпус 20 (на вход в вентилятор) |
Корпус 20 (на выход из вентилятора) |
Корпус 30 |
|
|
БАСКЕТ-РОСА-4,0 |
РОСА-300/10-4,0 |
- |
РОСА-300/20-4,0 |
- |
|
БАСКЕТ-РОСА-4,5 |
РОСА-300/10-4,5 |
- |
РОСА-300/20-4,5 |
- |
|
БАСКЕТ-РОСА-5,0 |
РОСА-300/10-5,0 |
РОСА-300/20-4,0 |
РОСА-300/20-5,0 |
РОСА-300/30-4,0 |
|
БАСКЕТ-РОСА-5,6 |
РОСА-300/10-5,6 |
РОСА-300/20-4,5 |
РОСА-300/20-5,6 |
РОСА-300/30-4,5 |
|
БАСКЕТ-РОСА-6,3 |
РОСА-300/10-6,3 |
РОСА-300/20-5,0 |
РОСА-300/20-6,3 |
РОСА-300/30-5,0 |
|
БАСКЕТ-РОСА-7,1 |
РОСА-300/10-7,1 |
РОСА-300/20-5,6 |
РОСА-300/20-7,1 |
РОСА-300/30-5,6 |
|
БАСКЕТ-РОСА-8,0 |
РОСА-300/10-8,0 |
РОСА-300/20-6,3 |
РОСА-300/20-8,0 |
РОСА-300/30-6,3 |
|
БАСКЕТ-РОСА-9,0 |
РОСА-300/10-9,0 |
РОСА-300/20-7,1 |
РОСА-300/20-9,0 |
РОСА-300/30-7,1 |
|
БАСКЕТ-РОСА-10,0 |
РОСА-300/10-10,0 |
РОСА-300/20-8,0 |
РОСА-300/20-10,0 |
РОСА-300/30-8,0 |
|
БАСКЕТ-РОСА-11,2 |
РОСА-300/10-11,2 |
РОСА-300/20-9,0 |
РОСА-300/20-11,2 |
РОСА-300/30-9,0 |
|
БАСКЕТ-РОСА-12,5 |
РОСА-300/10-12,5 |
РОСА-300/20-10,0 |
РОСА-300/20-12,5 |
РОСА-300/30-10,0 |
|
БАСКЕТ-РОСА-14,0 |
- |
РОСА-300/20-11,2 |
- |
РОСА-300/30-11,2 |
|
БАСКЕТ-РОСА-16,0 |
- |
РОСА-300/20-12,5 |
- |
РОСА-300/30-12,5 |
Подбор решетки БАСКЕТ, в зависимости от типа корпуса осевого вентилятора РОСА-500, РОСА-SMF
|
Модель решетки |
Типоразмер вентилятора РОСА-500 |
РОСА-SMF |
|||
|
Корпус 10 |
Корпус 20 (на вход в вентилятор) |
Корпус 20 (на выход из вентилятора) |
Корпус 30 |
||
|
БАСКЕТ-РОСА-4,0 |
РОСА-500/10-4,0 |
- |
РОСА-500/20-4,0 |
- |
РОСА-SMF/10.20L-4,0 |
|
БАСКЕТ-РОСА-4,5 |
РОСА-500/10-4,5 |
- |
РОСА-500/20-4,5 |
- |
РОСА-SMF/10.20L-4,5 |
|
БАСКЕТ-РОСА-5,0 |
РОСА-500/10-5,0 |
РОСА-500/20-4,0 |
РОСА-500/20-5,0 |
РОСА-500/30-4,0 |
РОСА-SMF/10.20L-5,0 |
|
БАСКЕТ-РОСА-5,6 |
РОСА-500/10-5,6 |
РОСА-500/20-4,5 |
РОСА-500/20-5,6 |
РОСА-500/30-4,5 |
РОСА-SMF/10.20L-5,6 |
|
БАСКЕТ-РОСА-6,3 |
РОСА-500/10-6,3 |
РОСА-500/20-5,0 |
РОСА-500/20-6,3 |
РОСА-500/30-5,0 |
РОСА-SMF/10.20L-6,3 |
|
БАСКЕТ-РОСА-7,1 |
РОСА-500/10-7,1 |
РОСА-500/20-5,6 |
РОСА-500/20-7,1 |
РОСА-500/30-5,6 |
РОСА-SMF/10.20L-7,1 |
|
БАСКЕТ-РОСА-8,0 |
РОСА-500/10-8,0 |
РОСА-500/20-6,3 |
РОСА-500/20-8,0 |
РОСА-500/30-6,3 |
РОСА-SMF/10.20L-8,0 |
|
БАСКЕТ-РОСА-9,0 |
РОСА-500/10-9,0 |
РОСА-500/20-7,1 |
РОСА-500/20-9,0 |
РОСА-500/30-7,1 |
РОСА-SMF/10.20L-9,0 |
|
БАСКЕТ-РОСА-10,0 |
РОСА-500/10-10,0 |
РОСА-500/20-8,0 |
РОСА-500/20-10,0 |
РОСА-500/30-8,0 |
РОСА-SMF/10.20L-10,0 |
|
БАСКЕТ-РОСА-11,2 |
РОСА-500/10-11,2 |
РОСА-500/20-9,0 |
РОСА-500/20-11,2 |
РОСА-500/30-9,0 |
РОСА-SMF/10.20L-11,2 |
|
БАСКЕТ-РОСА-12,5 |
РОСА-500/10-12,5 |
РОСА-500/20-10,0 |
РОСА-500/20-12,5 |
РОСА-500/30-10,0 |
РОСА-SMF/10.20L-12,5 |
|
БАСКЕТ-РОСА-14,0 |
- |
РОСА-500/20-11,2 |
- |
РОСА-500/30-11,2 |
- |
|
БАСКЕТ-РОСА-16,0 |
- |
РОСА-500/20-12,5 |
- |
РОСА-500/30-12,5 |
- |
Пример установки решетки БАСКЕТ
МАРКИРОВКА:
Решётка защитная БАСКЕТ-РОСА-A-4,0-ЧМ
где: БАСКЕТ-РОСА – серия защитных решёток для осевых вентиляторов РОСА;
А – тип решетки: A – плоская; B – купольная;
4,0 – типоразмер решетки - внутренний диаметр присоединительного фланца, дм;
ЧМ – покрытие решетки:
ЧМ – без покрытия;
Zn – горячее цинкование;
RAL9005 – полимерное покрытие (черное);
Zn/RAL9005 – горячее цинкование с последующим полимерным покрытием (черное).
Не представленные в наличии модели доступны к поставке под заказ
