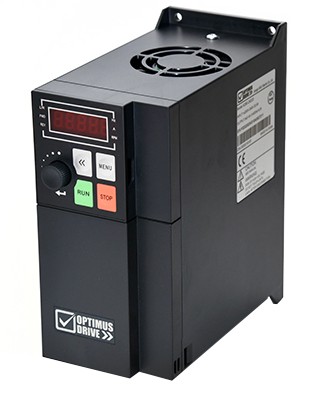

Преобразователь частоты 3х380В, 4.0кВт AD80-4T4D0
Серия AD80 - это преобразователи частоты с расширенным набором функций для применения в различных механизмах. Данные преобразователи имеют дополнительные функции:
• Автонастройка на двигатель
• Автопуск при подаче питания и перебоях в сети
• Остановка насоса при отсутствии расхода (спящий режим)
• Энергосберегающий режим
• Встроенный ПЛК (работа в цикле по фиксированным скоростям)
• Встроенный порт Modbus
Технические характеристики
|
Модель |
Напряже- ние, В |
Номинальная мощность двигателя (нормальный режим), кВт |
Максимальная выходная частота, Гц |
Номинальный выходной ток (нормальный режим), A |
Максимальный ток двигателя (в течение 1 мин) в нормальном режиме, А |
Типы аналоговых сигналов входа/ выхода |
Количество аналоговых входов/ выходов, шт. |
|
AD80-4T4D0 |
380 |
4,0 |
400 |
9,2 |
13,8 |
0-10В/4-20мА |
2/1 |
Дополнительные параметры
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЕ |
|
|
Входные характеристики |
Напряжение |
1 фаза 200~240 В -15%~+10% 3 фазы 380~480 В -15%~+10% |
|
Частота |
50/60 Гц±5% |
|
|
Дисбаланс |
3% |
|
|
Выходные характеристики |
Напряжение |
3 фазы, 0~100% входного напряжения |
|
Частота |
0~400 Гц |
|
|
Характеристики управления |
Метод управления |
V/F, Векторный |
|
Двигатель |
Асинхронный |
|
|
Пусковой момент |
0,5 Гц 150% |
|
|
Перегрузочная способность |
150% 60 сек, 180% 3 сек |
|
|
Частота ШИМ |
2~10 кГц |
|
|
Разрешение по скорости |
Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения |
|
|
Погрешность по скорости в открытом контуре скорости |
±0,5% от номинальной скорости |
|
|
Источник команд |
Пульт управления, дискретные входы, последовательная связь |
|
|
Источник задания |
Пульт управления, аналоговые входы, последовательная связь |
|
|
Задание разгона / замедления |
4 набора задания разгона / замедления, диапазон: 0,05- 6000,00 сек |
|
|
Основные функции |
Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/ переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д. |
|
|
Функции управления |
Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД- регулятор, толчковый режим (JOG) и т. д. |
|
|
Функции защиты |
Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др. |
|
|
Клеммы управления |
DI |
5 (Выбор PNP/NPN перемычкой) |
|
AI |
2 |
|
|
AO |
1 (выбор ток/напряжение перемычкой) |
|
|
RL |
1, SPDT |
|
|
RS485 |
1 RS485 (подключение согласующего резистора перемычкой) |
|
|
Встроенный источник питания 24 В |
24В/50мА |
|
|
Встроенный источник питания 24 В |
10В/10мА |
|
|
Пульт |
Несъемный |
|
|
Разъем |
RJ45 |
|
|
Условия эксплуатации |
Уровень защиты |
IP20 |
|
Рабочая температура |
Рабочий диапазон: -10...45 °С Номинальный ток до 40 °С, выше со снижением характеристик |
|
|
Влажность |
5%-85% (без образования конденсата до 95%) |
|
|
Вибрации |
1,14g |
|
|
Высота установки |
1000 м, от 1000 м со снижением номинальных характеристик |
|
|
Длина моторного кабеля |
Экранированный кабель: до 50 м; неэкранированный кабель до 100 м |
|
|
Прочее |
Тормозной модуль |
Встроенный |
