Вентилятор радиальный ВРВ исполнения дымоудаления

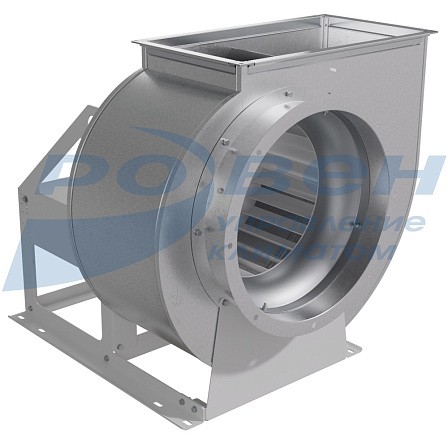

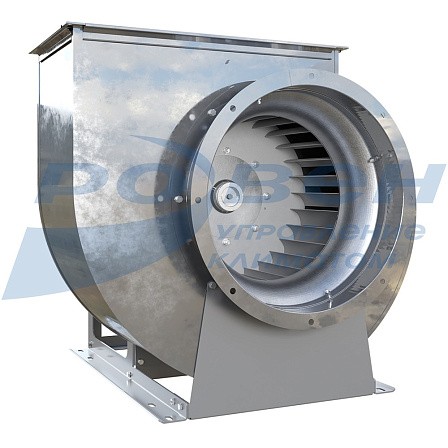

Вентиляторы серии ВРВ-ДУ для противопожарных систем дымоудаления (ППД-систем) представляют собой радиальные вентиляторы с загнутыми вперед лопатками специальной формы с рабочим колесом левого или правого вращения.
Вентиляторы ВРВ-ДУ выпускают в двух исполнениях ДУ400 и ДУ600, что подтверждено соответствующим сертификатом.
Дополнительное оборудование для монтажа радиальных вентиляторов ВРВ-ДУ
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая круглая ВГК-ВРН/ВРВ |
Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
2 |
Вставка гибкая прямоугольная ВГП-ВРН/ВРВ |
Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду |
|
3 |
Клапан вертикального выброса КВВ-ВРН/ВРВ |
Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0° |
|
4 |
Комплект виброизоляторов |
Комплект виброизоляторов устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
|
5 |
Кожух ЭД-ВРН/ВРВ |
Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Полная информация о вентиляторах ВРВ-ДУ в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры
|
Наименование |
А2 |
В max* |
В1 |
D |
D1 |
d |
d1 |
a |
а1 |
h |
h1 |
n |
n2 |
|
ВРВ-4,0 |
144 |
897 |
232 |
400 |
434 |
9,5 |
11 |
513 |
533 |
284 |
304 |
4 |
8 |
|
ВРВ-5,0 |
178 |
882 |
271 |
500 |
534 |
12 |
11 |
644 |
673 |
356 |
385 |
4 |
16 |
|
ВРВ-6,3 |
231 |
1102 |
349 |
630 |
665 |
12 |
11 |
802 |
831 |
444 |
473 |
4 |
16 |
|
ВРВ-8,0 |
297 |
1392 |
437 |
800 |
829 |
12 |
11 |
1010 |
1039 |
566 |
595 |
4 |
16 |
* Максимальный размер по самому большому двигателю в соответствующем типоразмере вентилятора.
Габаритные и присоединительные размеры вентиляторов в зависимости от положения корпуса ВРВ-ДУ
|
Наименование |
А* |
А1 |
H max* |
H1 max |
H2* |
||||||||||||||||||||
|
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
0° |
45° |
90° |
270° |
315° |
|
|
ВРВ-4,0 |
723 |
676 |
643 |
643 |
829 |
303 |
298 |
290 |
290 |
501 |
680 |
891 |
810 |
773 |
768 |
390 |
390 |
390 |
470 |
470 |
290 |
501 |
420 |
303 |
298 |
|
ВРВ-5,0 |
905 |
840 |
790 |
790 |
1029 |
377 |
369 |
350 |
350 |
408 |
860 |
1130 |
1038 |
957 |
949 |
510 |
510 |
510 |
580 |
580 |
350 |
620 |
528 |
377 |
369 |
|
ВРВ-6,3 |
1136 |
1038 |
984 |
984 |
1285 |
476 |
443 |
429 |
429 |
769 |
1054 |
1394 |
1285 |
1222 |
1189 |
625 |
625 |
625 |
746 |
746 |
429 |
769 |
660 |
476 |
443 |
|
ВРВ-8,0 |
1435 |
1308 |
1239 |
1239 |
1619 |
604 |
554 |
535 |
535 |
965 |
1331 |
1767 |
1633 |
1497 |
1448 |
795 |
795 |
795 |
895 |
895 |
536 |
972 |
838 |
602 |
553 |
* Максимальный размер при различных положениях корпуса.
Габаритные и присоединительные размеры основания рамы вентиляторов ВРВ-ДУ
|
Наименование |
С |
С1 |
С2 |
bxl |
k |
|
ВРВ-4,0 |
456 |
610 |
127 |
8х27 |
90 |
|
ВРВ-5,0 |
586 |
695 |
100 |
11х22 |
100 |
|
ВРВ-6,3 |
550 |
830 |
200 |
11х22 |
110 |
|
ВРВ-8,0 |
800 |
1195/1486* |
222 |
11х22 |
125 |
* Размер указан для вентилятора ВРВ-8,0-ДУ-РВ-110,0/1000/380-660.
Технические характеристики
|
Наименование |
N, кВт |
n, об/мин |
Ток при 380В, А |
Масса max, кг |
Виброопора тип ЕС (А) |
|
|
Кол-во |
Тип |
|||||
|
ВРВ-4,0-ДУ400-РВ-1,1/750/220-380 |
1,1 |
680 |
3,36 |
64,8 |
4 |
20*15(A) М6 |
|
ВРВ-4,0-ДУ400-РВ-2,2/1000/220-380 |
2,2 |
935 |
5,6 |
87 |
4 |
30*25(A) М8 |
|
ВРВ-4,0-ДУ400-РВ-7,5/1500/380-660 |
7,5 |
1450 |
15,6 |
113,8 |
4 |
30*25(A) М8 |
|
ВРВ-5,0-ДУ400-РВ-3,0/750/220-380 |
3,0 |
710 |
7,8 |
120,1 |
4 |
30*15(A) М8 |
|
ВРВ-5,0-ДУ400-РВ-7,5/1000/380-660 |
7,5 |
970 |
17,2 |
198 |
4 |
30*15(A) М8 |
|
ВРВ-5,0-ДУ400-РВ-30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
329,1 |
4 |
40*30(A) М10 |
|
ВРВ-6,3-ДУ400-РВ-11/750/380-660 |
11 |
730 |
25,5 |
300 |
4 |
40*30(A) М10 |
|
ВРВ-6,3-ДУ400-РВ-30,0/1000/380-660 |
30 |
980 |
59,3 |
440 |
4 |
50*40(A) М10 |
|
ВРВ-8,0-ДУ400-РВ-45,0/750/380-660 |
45 |
740 |
94 |
808 |
8 |
60*40(A) М12 |
|
ВРВ-8,0-ДУ400-РВ-110,0/1000/380-660 |
110 |
985 |
207 |
1297 |
8 |
70*60(A) М10 |
* Технические и шумовые характеристики ВРВ-ДУ600 соответствуют ВРВ-ДУ400.
МАРКИРОВКА:
Вентилятор радиальный с загнутыми вперед лопатками ВРВ, диаметр рабочего колеса 8,0; режим работы ДУ600; укомплектован рабочим колесом РВ; мощностью электродвигателя N=45 кВт, и частотой вращения рабочего колеса n=750 об/мин, направление вращения рабочего колеса – правое, под углом ноль градусов, климатическое исполнение У2.
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
