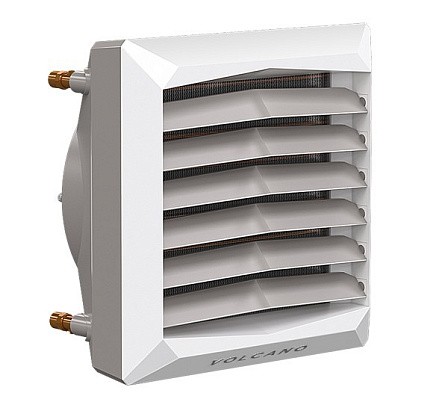

Воздухонагреватель VOLCANO

Воздушно-отопительные агрегаты предназначены для подогрева воздуха в помещении до определенной температуры за счет встроенных водяных теплообменников.

получить консультацию

Описание товара

Характеристики моделей

Купить

Конструкция корпуса обеспечивает оптимальную эффективность агрегата, скрывает все внутренние функциональные элементы.

Корпус выполнен из высококлассного АБС-пластика с добавлением анти-UV пигмента. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус.

Крепление лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха.

Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора.

Теплообменники:

1, 2 и 3-рядные теплообменники воздушно-отопительных агрегатов с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности в зависимости от потребностей конкретного объекта;
Алюминиевые ребра-ламели дополнительно имеют антикоррозионное покрытие, что повышает их стойкость и долговечность.

Возможность выбора высокопроизводительных, 3-скоростных электродвигателей AC и энергосберегающих электродвигателей ЕС обеспечивает оптимальный выбор рабочих параметров при минимальном электропотреблении.

Электродвигатели ЕС обеспечивают сохранение максимального КПД даже при пониженной частоте вращения. Плавное регулирование числа оборотов электродвигателей ЕС позволяет применять их для любого помещения.

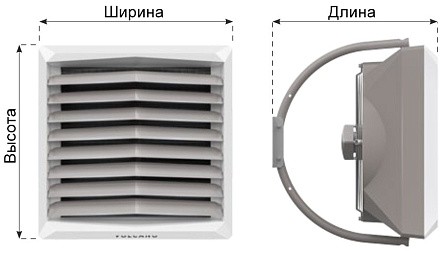

Габаритные размеры

Технические характеристики

Параметры	Ед.изм.	VOLCANO VR MINI		VOLCANO VR1		VOLCANO VR2			VOLCANO VR3		VOLCANO VR-D
Электродвигатель		АС	ЕС	АС	ЕС	АС		ЕС	АС	ЕС	АС	ЕС
Количество рядов теплообменника	-	2		1		2			3		-
Максимальный расход воздуха	м³/ч	2100		5300		4850			5700		6500
Диапазон тепловых мощностей	кВт	3-20		5-30		8-50			13-75		-
Максимальная температура теплоносителя	°С	130									-
Максимальное рабочее давление	МПа	1,6									-
Максимальная длина горизонтального потока воздуха	м	14		23			22		25		28
Максимальная длина вертикального потока воздуха	м	8		12			11		12		15
Внутренний объем теплообменника	дм³	1,12		1,25			2,16		3,1		-
Диаметр присоединительных патрубков	дюйм	3/4									-
Масса агрегата АС/ЕС (без воды)	кг	13/14		21/21			21,5/21,5		25,5/24,5		18/15,5
Напряжение/частота электропитания	В/Гц	1~230/50
Мощность электродвигателя	кВт	0,115	0,095	0,28	0,25		0,28	0,25	0,45	0,37	0,45	0,37
Номинальный ток электродвигателя	А	0,53	0,51	1,3	1,3		1,3	1,3	1,95	1,7	1,95	1,7
Частота вращения электродвигателя	об/мин	1450	1200	1380	1430		1380	1430	1380	1400	1400	1380
Степень защиты электродвигателя	-	54
Цветовое исполнение	-	Передняя часть: RAL 9016 Traffic Whire, задняя часть + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green

Диаметры водопроводных труб*

Количество агрегатов, подключаемых к магистральному водопроводу	VOLCANO VR MINI		VOLCANO VR1		VOLCANO VR2		VOLCANO VR3
	Макс.расход воды, м³/ч	Диаметр трубы, дюйм	Макс.расход воды, м³/ч	Диаметр трубы, дюйм	Макс.расход воды, м³/ч	Диаметр трубы, дюйм	Макс.расход воды, м³/ч	Диаметр трубы, дюйм
1	0,9	3/4	1,3	3/4	2,2	1	3,3	1
2	1,8	1	2,7	1	4,4	1 1/4	6,6	1 1/2
3	2,8	1 1/4	4	1 1/4	6,6	1 1/2	9,9	1 3/4
4	3,7	1 1/4	5,3	1 1/2	8,8	1 3/4	13,2	2
5	4,6	1 1/4	6,7	1 1/2	11,1	2	16,6	2 1/4
6	5,5	1 1/2	8	1 3/4	13,3	2	19,9	2 1/2
7	6,4	1 1/2	9,3	1 3/4	15,5	2	23,2	2 1/2
8	7,4	1 1/2	10,6	2	17,7	2 1/4	26,5	2 3/4
9	8,3	1 3/4	12	2	19,9	2 1/2	29,8	3
10	9,2	1 3/4	13,3	2	22,1	2 1/2	33,1	3

* Длина трубопровода не более 40 м.

VOLCANO VR MINI

Скорость вентилятора		III	II	I
Производительность вентилятора	м³/ч	2100	1650	1100
Уровень шума для агрегата с электродвигателем АС*	дБ (А)	52	42	29
Уровень шума для агрегата с электродвигателем ЕС*	дБ (А)	50	40	27
Мощность электродвигателя АС	Вт	115	68	48
Мощность электродвигателя ЕС**	Вт	95	56	39
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха	м	14	8	5
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха	м	8	5	3

VOLCANO VR1

Скорость вентилятора		III	II	I
Производительность вентилятора	м³/ч	5300	3900	2800
Уровень шума для агрегата с электродвигателем АС*	дБ (А)	56	51	40
Уровень шума для агрегата с электродвигателем ЕС*	дБ (А)	54	49	38
Мощность электродвигателя АС	Вт	280	220	190
Мощность электродвигателя ЕС**	Вт	250	190	162
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха	м	23	20	15
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха	м	12	9	7

VOLCANO VR2

Скорость вентилятора		III	II	I
Производительность вентилятора	м³/ч	4850	3600	2400
Уровень шума для агрегата с электродвигателем АС*	дБ (А)	56	51	40
Уровень шума для агрегата с электродвигателем ЕС*	дБ (А)	54	49	38
Мощность электродвигателя АС	Вт	280	220	190
Мощность электродвигателя ЕС**	Вт	250	190	162
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха	м	22	19	14
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха	м	11	8	6

VOLCANO VR3

Скорость вентилятора		III	II	I
Производительность вентилятора	м³/ч	5700	4100	3000
Уровень шума для агрегата с электродвигателем АС*	дБ (А)	57	51	45
Уровень шума для агрегата с электродвигателем ЕС*	дБ (А)	55	49	43
Мощность электродвигателя АС	Вт	410	320	245
Мощность электродвигателя ЕС**	Вт	370	285	218
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха	м	25	22	17
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха	м	12	9	7

VOLCANO VR-D

Скорость вентилятора		III	II	I
Производительность вентилятора	м³/ч	6500	4600	3400
Уровень шума для агрегата с электродвигателем АС*	дБ (А)	58	52	45
Уровень шума для агрегата с электродвигателем ЕС*	дБ (А)	56	50	43
Мощность электродвигателя АС	Вт	410	320	245
Мощность электродвигателя ЕС**	Вт	370	285	218
Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха	м	25	22	17
Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха	м	12	9	7

* Условия измерения: объем помещения 1500 м³, расстояние измерения 5м
** Мощность электродвигателя ЕС выше мощности вентилятора

VOLCANO VR MINI

Параметры - Tz/Tp (°C)
		90/70				80/60				70/50				50/30
Tp (°C)	Qp, м³/ч	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт
0	2100	20,7	29,5	0,92	13,9	17,9	25,4	0,79	10,7	15,1	21,4	0,66	7,9	9,2	13,1	0,4	3,4
	1650	18,1	32,6	0,8	10,7	15,6	18,2	0,69	8,3	13,1	23,7	0,58	6,1	8	14,6	0,35	2,6
	1100	14,1	38,3	0,63	6,8	12,2	33,2	0,54	5,3	10,3	27,9	0,45	3,9	6,3	17,2	0,28	1,7
5	1650	16,9	35,6	0,75	9,5	16,6	28,6	0,73	9,3	13,7	24,5	0,6	6,6	7,6	16,1	0,34	2,5
	2100	19,4	32,6	0,86	12,3	14,5	31,1	0,64	7,2	12	26,6	0,53	5,2	6,8	17,4	0,3	2
	1100	13,3	40,9	0,59	6	11,3	35,8	0,5	4,6	9,4	30,5	0,41	3,3	5,4	19,6	0,23	1,3
10	2100	18,1	35,7	0,8	10,8	15,3	31,7	0,67	8	12,4	27,6	0,54	5,5	6,4	19,1	0,28	1,7
	1650	15,8	35,5	0,7	8,4	13,3	34,1	0,59	6,2	10,8	29,5	0,47	4,3	5,6	20,1	0,24	1,4
	1100	12,4	43,5	0,55	5,3	10,4	38,3	0,46	3,9	8,5	33	0,37	2,8	4,4	21,9	0,19	0,9
15	2100	16,8	38,8	0,74	9,4	13,9	34,8	0,61	9,7	11	30,7	0,48	4,4	4,9	22	0,22	1,1
	1650	14,6	41,4	0,65	7,3	12,1	37	0,54	5,2	9,6	32,4	0,42	3,5	4,3	22,8	0,19	0,9
	1100	11,5	46,1	0,51	4,6	9,5	40,9	0,42	3,3	7,6	35,5	0,33	2,2	3,3	24,1	0,15	0,5
20	2100	15,5	41,9	0,69	8	12,6	37,9	0,56	5,6	9,7	33,7	0,42	3,5	3,3	24,7	0,14	0,5
	1650	13,5	44,3	0,6	6,2	11	39,8	0,48	4,3	8,4	35,2	0,37	2,7	2,8	25,1	0,12	0,4
	1100	10,6	48,6	0,47	4	8,6	43,4	0,38	2,8	6,6	38	0,29	1,8	1,9	25,2	0,08	0,2

VOLCANO VR1

Параметры - Tz/Tp (°C)
		90/70				80/60				70/50				50/30
Tp (°C)	Qp, м³/ч	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт
0	5300	29,9	16,8	1,33	26	25,8	14,5	1,14	20	21,7	12,2	0,95	14,6	13,2	7,5	0,58	6,2
	3900	25,4	19,4	1,12	19,1	21,9	16,7	0,97	14,7	18,4	14,1	0,81	10,8	11,3	8,6	0,49	4,6
	2800	21,2	22,6	0,94	13,6	18,3	19,5	0,81	10,5	15,4	16,4	0,68	7,8	9,4	10,1	0,41	3,3
5	5300	28	20,8	1,24	23	23,9	18,4	1,05	17,3	19,7	16,1	0,87	12,3	11,3	11,3	0,49	4,6
	3900	23,8	23,2	1,05	16,9	20,3	20,5	0,9	12,8	16,8	17,8	0,74	9,1	9,6	12,3	0,42	3,4
	2800	19,9	26,2	0,88	12,1	16,9	23,1	0,75	9,1	14	19,9	0,62	6,6	8	13,6	0,35	2,5
10	5300	26,1	24,7	1,16	20,2	22	22,4	0,97	14,8	17,8	20	0,78	10,2	9,2	15,2	0,4	3,2
	3900	22,2	27	0,98	14,9	18,7	24,3	0,82	10,9	15,1	21,6	0,66	7,6	7,9	16	0,34	2,4
	2800	18,5	29,7	0,82	10,6	15,6	26,6	0,69	7,8	12,7	23,5	0,56	5,4	6,6	17	0,29	1,8
15	5300	24,2	28,6	10,7	17,5	20	26,3	0,88	12,5	15,8	23,9	0,7	8,2	7,2	19	0,31	2
	3900	20,5	30,7	0,91	12,9	17	28	0,75	9,2	13,5	25,3	0,59	6,1	6,1	19,7	0,27	1,5
	2800	17,2	33,3	0,76	9,2	14,2	30,2	0,63	6,6	11,3	27	0,5	4,4	5,1	20,4	0,22	1,1
20	5300	22,2	32,5	0,99	15	18,1	30,2	0,8	10,3	13,8	27,8	0,61	6,4	5	22,8	0,22	1,1
	3900	18,9	34,5	0,84	11,1	15,4	31,8	0,68	7,6	11,8	29	0,52	4,8	4,2	23,2	0,18	0,8
	2800	15,8	36,8	0,7	7,9	12,9	33,7	0,57	5,5	9,9	30,5	0,43	3,5	3,5	23,7	0,15	0,6

VOLCANO VR2

Параметры - Tz/Tp (°C)
		90/70				80/60				70/50				50/30
Tp (°C)	Qp, м³/ч	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт
0	4850	50	30,7	2,21	23,8	43,1	26,5	1,9	18,3	36,2	22,3	1,59	13,5	22,3	13,7	0,97	5,7
	3600	41,9	34,7	1,86	17,2	36,5	30	1,6	13,3	30,5	25,3	1,34	9,8	18,8	15,6	0,82	4,2
	2400	32,7	40,6	1,45	10,8	28,3	35,2	1,25	8,4	23,9	29,7	1,05	6,2	14,8	18,4	0,64	2,7
5	4850	46,7	33,7	2,07	21,1	39,9	29,5	1,76	15,9	33,1	25,3	10,45	11,4	19	16,7	0,83	4,3
	3600	39,3	37,5	1,74	15,2	33,6	32,8	1,48	11,5	27,9	28,1	1,22	8,3	16,1	18,3	0,7	3,1
	2400	30,6	43,1	1,36	9,6	26,2	37,6	1,16	7,3	21,8	32,1	0,96	5,3	12,6	20,7	0,55	2
10	4850	43,6	36,8	1,93	18,5	36,7	32,6	1,62	13,6	29,8	28,4	1,31	9,4	15,6	19,6	0,68	3
	3600	36,6	40,4	1,62	13,4	30,9	35,6	1,36	9,9	25,2	30,9	1,11	6,8	13,2	21	0,58	2,2
	2400	28,6	45,5	1,27	8,4	24,2	40	1,07	6,3	19,7	34,5	0,87	4,4	10,4	22,9	0,45	1,4
15	4850	40,4	39,8	1,79	16	33,5	35,6	1,48	11,5	26,6	31,3	1,17	7,6	12,2	22,5	0,53	1,9
	3600	34	43,1	1,51	11,6	28,2	38,4	1,25	8,3	22,4	33,6	0,99	5,5	10,3	23,5	0,45	1,4
	2400	26,5	48	1,18	7,3	22,1	42,5	0,98	5,3	17,6	36,9	0,77	3,5	8	25	0,35	0,9
20	4850	37,2	42,8	1,65	13,7	30,3	38,6	1,34	9,5	23,3	34,3	1,02	5,9	8,4	25,2	0,37	1
	3600	31,3	45,9	1,39	10	25,5	41,1	1,13	6,9,	19,7	36,3	0,86	4,3	7	25,8	0,31	0,7
	2400	24,5	50,4	1,09	5,3	20	44,8	0,88	4,4	15,5	39,2	0,68	2,8	5,3	26,6	0,23	0,4

VOLCANO VR3

Параметры - Tz/Tp (°C)
		90/70				80/60				70/50				50/30
Tp (°C)	Qp, м³/ч	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт	Pg, кВт	Тр2, °C	Qw, м³/ч	∆p, кВт
0	5700	75	39	3,31	32,6	64,5	33,8	2,58	25,1	54,3	28,4	2,39	18,4	33,6	17,6	1,46	7,8
	4100	60,6	44,1	2,69	22	52,5	38,2	2,32	17	44,3	32,2	1,95	12,5	27,5	20	1,2	5,4
	3000	49,5	49,2	2,19	15	42,9	42,7	1,89	11,6	36,3	36,1	1,59	8,6	22,6	22,5	0,98	3,7
5	5700	69,9	41,6	3,1	28,9	59,8	36,3	2,64	21,7	19,6	31	2,18	15,5	28,7	20	1,25	5,8
	4100	56,8	46,3	2,52	19,5	48,7	40,4	2,15	14,8	40,5	34,4	1,78	10,6	23,5	22,1	1,02	4
	3000	46,4	51,1	2,06	13,3	39,8	44,6	1,76	10,1	33,1	37,9	1,46	7,3	19,3	24,2	0,84	2,8
10	5700	65,2	44,1	2,89	25,3	55	38,8	2,43	18,6	44,8	33,4	1,97	12,8	23,7	22,4	1,03	4,1
	4100	53	48,6	2,35	17,1	44,9	42,6	1,98	12,7	36,6	36,6	1,61	8,8	19,4	24,1	0,84	2,8
	3000	43,3	53,1	1,92	11,7	36,7	46,5	1,62	8,7	30	39,8	1,32	6,1	15,9	25,8	0,69	2
15	5700	60,4	46,6	2,68	21,9	50,2	41,3	2,22	15,7	40	35,9	1,76	10,3	18,4	24,6	0,8	2,6
	4100	49,2	50,8	2,18	14,9	41	44,8	1,81	10,7	32,7	38,8	1,44	7,1	15,1	26	0,66	1,8
	3000	40,2	55	1,78	10,2	33,6	48,4	1,48	7,4	26,8	41,6	1,18	4,9	12,4	27,3	0,54	1,2
20	5700	55,6	49,1	2,47	18,8	45,4	43,4	2	13	35	38,3	15,4	8,1	12,8	26,7	0,56	1,3
	4100	45,3	53	2,01	12,8	37,1	47	1,64	8,9	28,7	40,9	1,26	5,6	10,4	27,5	0,45	0,9
	3000	37,1	56,9	1,64	8,8	30,4	50,2	1,34	6,1	23,6	43,4	1,04	3,9	8,3	28,2	0,36	0,6

Условные обозначения:
Tz -температура воды на входе в агрегат
Тр - температура воды на выходе из агрегата
Тр1 - температура воздуха на входе в агрегат
Тр2 - температура воздуха на выходе из агрегата
Pg - тепловая мощность агрегата
Qp - расход воздуха
Qw - расход воды
∆p - гидравлическое сопротивление

Автоматика

Параметры
Модель	-	Настенный контроллер WING/VOLCANO	Потенциометр VR EC (0-10В)	Контроллер Volcano ЕС*
Совместная работа с типом электродвигателя	-	АС	ЕС
Напряжение электропитания	В/фаза/Гц	~230/1/50	~230/1/50	~230/1/50
Допустимая нагрузка	А	6(3)	0,02 А для 0-10 В	1 А для 230 В АС 0,02 А для 0-10 В
Диапазон регулировки температуры	°C	10...30	-	5...40
Режимы работы	-			ручной/автоматический
График часы/недели	-	НЕТ	НЕТ	ДА
Таймер	-	НЕТ	НЕТ	ДА
Датчик измерения температуры	-	встроенный	-	встроенный
Возможность подключения отдельного датчика температуры	шт.	НЕТ		1 или 4
Выходной сигнал	-	on/off	0-10 В DC
Степень защиты	-	30

* Необходимо приобретать совместно с агрегатом.

Совместная работа элементов автоматики с воздушно-отопительными агрегатами Volcano

Модель		Настенный контроллер WING/VOLCANO	Регулятор оборотов ARW3,0/2	Потенциометр VR EC (0-10В)	Контроллер Volcano ЕС
Совместная работа с типом электродвигателя		АС		ЕС
VR Mini	шт.	4	4	8	8
VR1		2	1	8	8
VR2		2	1	8	8
VR3		1	1	8	8
VR-D		1	1	8	8

Параметры
Клапан двухходовой с термоприводом VEHER NVMZ 22NX4 DN20 12-14-7410
Напряжение питания	В	230В, -10 % – +10 %, 50/60 Гц; 24В AC/DC, -10 % – +20 %
Присоединительные патрубки	дюйм	3/4
Коэффициент текучести	KV	3,5
Длина хода	мм	4
Размер резьбы	-	DN 20
Степень защиты	IP	54
Температура окружающей среды	°C	0…+60
Номинальное давление корпуса клапана	бар	16
Макс. температура жидкости	°C	105
Масса	кг	0,25

Параметры
Регулятор оборотов ARW3,0/2
Напряжения питания	В/фаза/Гц	~230/1/50
Допустимый ток на выходе	А
Способ регулирования	ручной
Диапазон регулировки	5
Включатель/выключатель	да
Макс. температура окружающей среды	°C	35
Степень защиты	IP	54

Параметры
Контроллер HMI-500
Напряжение питания	В	230VAC +/- 10%
Допустимый выходный ток для клапана (ов) с серводвигателем	А	3(1)
Потребляемая мощность	ВА	1,5
Диапазон настройки температуры	°C	+5…+35
Параметры рабочей окружающей среды	°C	+5…+50
Влажность	%	85
Внешний датчик	-	Возможность подсоединения внешнего датчика NTC
Программирование недельного календаря	-	5+2
Возможности управления	-	Автоматическое (0-10V)/ ручное (30% или 60% или 100%)
Степень защиты	IP	30
Размеры / масса	мм / кг	85х97х41 / 0,12

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Ваше имя Ваш телефон Email

Ваше сообщение

Нажимая «Отправить», вы соглашаетесь на обработку персональных данных

Спасибо за обращение!

Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
