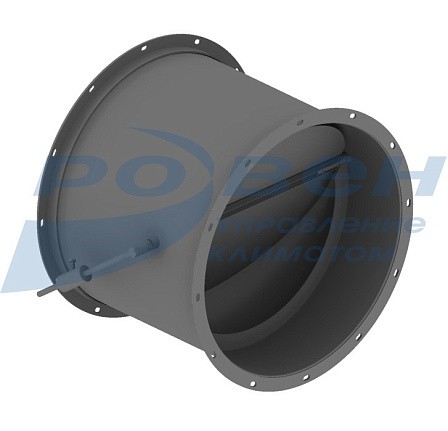

Клапаны обратные искробезопасные АЗЕ круглого сечения
Клапаны обратные в искробезопасном исполнении предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.
Клапаны обратные искробезопасные предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном положении поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.

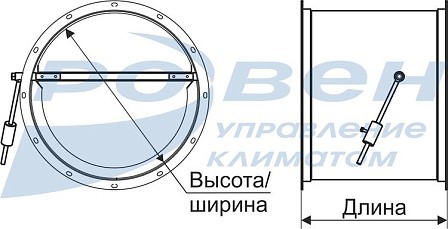

Габаритные и присоединительные размеры
|
Обозначение |
D |
C |
Масса, кг |
|
АЗЕ-100 |
100 |
90 |
2,0 |
|
АЗЕ-125 |
125 |
115 |
2,35 |
|
АЗЕ-160 |
150 |
160 |
2,68 |
|
АЗЕ-200 |
200 |
190 |
3,95 |
|
АЗЕ-250 |
250 |
235 |
5,0 |
|
АЗЕ-355 |
355 |
340 |
9,5 |
|
АЗЕ-400 |
400 |
385 |
10,5 |
|
АЗЕ-450 |
450 |
435 |
13,0 |
|
АЗЕ-500 |
500 |
485 |
15,0 |
|
АЗЕ-560 |
560 |
545 |
17,5 |
|
АЗЕ-630 |
630 |
615 |
20,0 |
|
АЗЕ-710 |
710 |
695 |
25,0 |
|
АЗЕ-800 |
800 |
785 |
30,5 |
|
АЗЕ-900 |
900 |
885 |
35,5 |
|
АЗЕ-1000 |
1000 |
985 |
37,65 |
Потери давления в клапане
|
Модель |
Характеристики |
||
|
Потери давления при полностью открытом клапане ∆P, Па |
Коэффициент местного сопротивления ε |
||
|
При V≤13 м/с на горизонтальных участках |
При V≤6 м/с на вертикальных участках |
При V≥6 м/с на вертикальных участках |
|
|
АЗЕ-100 |
1 |
0,01 |
0 |
|
АЗЕ-125 |
1,5 |
0,015 |
0 |
|
АЗЕ-160 |
2 |
0,019 |
0 |
|
АЗЕ-200 |
3 |
0,03 |
0 |
|
АЗЕ-250 |
4 |
0,04 |
0 |
|
АЗЕ-355 |
6 |
0,09 |
0 |
|
АЗЕ-400 |
7 |
0,12 |
0 |
|
АЗЕ-450 |
9 |
0,18 |
0 |
|
АЗЕ-500 |
11 |
0,26 |
0 |
|
АЗЕ-560 |
11 |
0,35 |
0,015 |
|
АЗЕ-630 |
11 |
0,52 |
0,03 |
|
АЗЕ-710 |
12 |
0,88 |
0,044 |
|
АЗЕ-800 |
12 |
1,1 |
0,06 |
|
АЗЕ-900 |
17 |
1,8 |
0,09 |
|
АЗЕ-1000 |
21 |
2,25 |
0,12 |
МАРКИРОВКА:
Клапан обратный АЗЕ-D100
где: АЗЕ – тип клапана обратного искробезопасного круглого сечения;
D100 – типоразмер (по внутреннему диаметру), мм.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
